电液伺服万能试验机

2020-08-16 10:13 点击：

电液伺服万能试验机,微机伺服万能材料试验机概述：

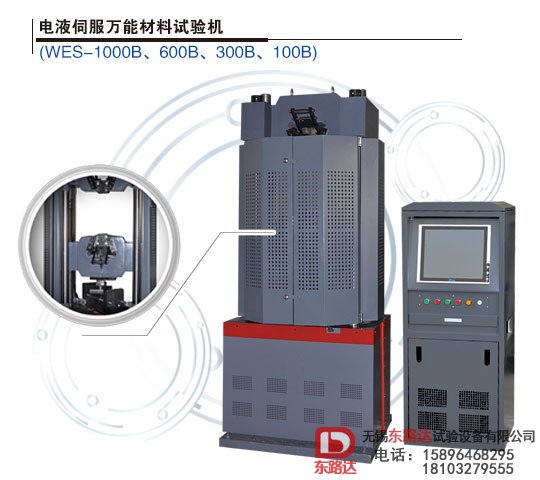

WES-B系列微机控制万能试验机，电液伺服万能试验机采用微机控制电液伺服阀加载、主体与控制柜分置的设计，具有操作方便、工作稳定可靠、试验精度高、加力平稳的特点，微机伺服万能材料试验机适用于金属、水泥、混凝土、塑料等材料的拉伸、压缩、弯曲、剪切试验。

机械结构原理：

电液伺服万能试验机主体部分由高度可调的支撑架[由机座、丝杆及移动横梁（下钳口座）组成]和工作框架[由工作油缸、活塞、台板、支架及上横梁（上钳口座）组成]。其工作原理为：由高压油泵向工作油缸供油，通过活塞运动，推动台板和上横梁（上钳口座）向上运动，进行试样的拉伸或压缩试验。拉伸试验在主机的上横梁与移动横梁之间进行，压缩试验在主机的台板与移动横梁之间进行。试验空间的调整通过驱动机构（升降电机、链轮、链条等）驱动双丝杆同步旋转使移动横梁升降达到。

万能试验机技术参数：

规格型号	WES-100B		WES-300B		WES-600B			WES-1000B		WES-2000B
实验力（KN)	100		300		600			1000		2000
试验机的示值精度	1 级
拉伸夹头间距离	600		650	700			700			750
(计活塞行程)
两丝杠间有效距离(mm)	340		430	470			550			640
扁试样夹持厚度(mm)	0-15		0-15	0-30			0-40			15-50
扁试样夹持的宽度(mm)	58		58	90			120			120
圆试样夹持直径(mm)	φ6-φ22		φ10-φ32	φ13-φ40			φ10-φ60			φ20-φ70
上下压板间距离(mm)	530		550	450			430			550
上下压板尺寸(mm)	φ100		φ120	204x204			205x205			220x220
弯曲试验时两支点间距离	30-300		30-300	30-300			30-300			50-300
(mm)
变曲试验时支滚宽度	115		140	140			160			160
(mm)
弯曲试验高度(mm)	90		100	100			185			205
工作活塞直径×行程(mm)	φ80x150		φ140x150	φ170x200			φ230x150			φ360x200
							φ230x200
工作台上升速度(mm/min)	0-170		0-140	0-80			0-65			0-45
移动横梁升降速度(mm/min)	240		240	240			200			200
油泵电动机功率(KW)	0.75		0.75	1.5			1.5			1.5
移动横梁升降电动机功率	0.55
(KW)
液压夹头装置	无	无		无		无			无
拉伸钳口形式	开口	开口		开口		闭口开口			开口
主机(不计行程)(mm)	720x560x1950	850x580x2150		890x580x2280		960x680x2280			1220x828x3000
						1200x710x2550
测力计(mm)	1010x685x1490	1010x685x1490		1040x860x1720		1040x760x1720			1040x760x1720
净重:主机、测力计、		1200;450;60		1700;500;80		2250;350;100			6800;350;150

附件(Kg)						3200;350;100
装箱重量:主机、测力计		1320；580		1850；650		2400；550			7200；580
(含附件)(Kg)						3200；550
说明:WES-1000B,请在订货时注明拉伸钳口的形式
