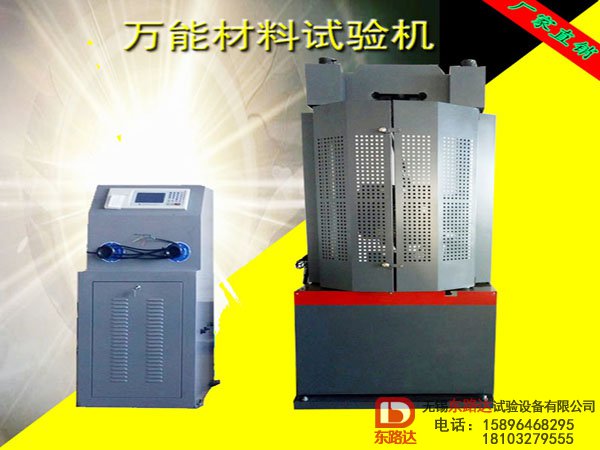

联系方式 10吨/30吨/60吨/100吨数字式万能材料试验机
2020-10-24 17:38 点击：
10吨/30吨/60吨/100吨数字式万能材料试验机的参数
1、试验力：1000KN
2、试验机的示值精度：一级
3、拉伸夹头间距离：700mm
4、扁试样夹持厚度：0-40mm
5、圆试样夹持直径：10-60mm
6、上下压板间距离：450mm
7、弯曲试验时两支点间距离：30-300mm
8、工作活塞直径*行程：200*150mm
9、油泵电动机功率：0.75KW
10、移动横梁升降电动机功率：1.5KW
11、测量范围：0-1000KN
10吨/30吨/60吨/100吨数字式万能材料试验机机器各系统及工作原理
本机分主机和测力计两部分，二者通过油管相联接。
（一） 主机
主机由高度可调的支撑框架（由机座丝杠及移动横梁组成）工要作框架（由工作油缸、活塞、工作台、光杠及上横梁组成）两部分组成。
其工作原理是由高压油泵向工作油缸供油，通过活塞运动，推动工作台和上横梁向上运动，进行试样的拉伸或压缩试验。拉伸试验在主机的上横梁与移动横梁之间进行，压缩试验是在主机的工作台与移动横梁之间进行。而试验空间的调整主要是通过驱动机构移动横梁升降达到。
1、工作油缸与活塞
工作油缸与活塞为主机的主要部分，油缸固定在机座上，活塞与工作台之间设置球头，回程是靠自重将活塞压回，压力油的密封是利用油缸与活塞之间的没膜进行密封，并以油缸的内表面导向，由于球头的调心作用，减少了由于侧向力引起的油缸与活塞之间的摩擦力。
2、移动横梁和驱动机构
移动横梁通过传动螺母支撑在丝杠上，丝杠可正、反两个方向旋转，丝杠是靠装在底部的驱动机构来实现其转动。移动机构由减速电机、链轮、链条组成、减速电机通过链轮、链条带动两根丝杠同步旋转。
3、活塞行程限位装置
（1）工作台
（2）限位拉板
（3）限位开关
（4）碰杆
（5）油缸、活塞
（6）底座
在工作台1与底座6之间安装了限位开关3当活塞上升时带动限位拉板2共同上升，若碰杆4与限位开头外出弹簧杆接触时，即将油泵电源断开，实现安全保护功能。
4、减速机构
1、丝杠
2、大链轮
3、调整介轮
4、主动链轮
5、活塞、油缸
6、链条
1）在机座上面装有减速机构，其中4为主动链轮，带动链条运动，1为对称的丝杠，2为装在丝杠上的大链轮，3为调整张力的调整介轮，5为活塞油缸，6为链条。
2）链条的安装与调整，在出厂以前已经调好，用户不必再调。
